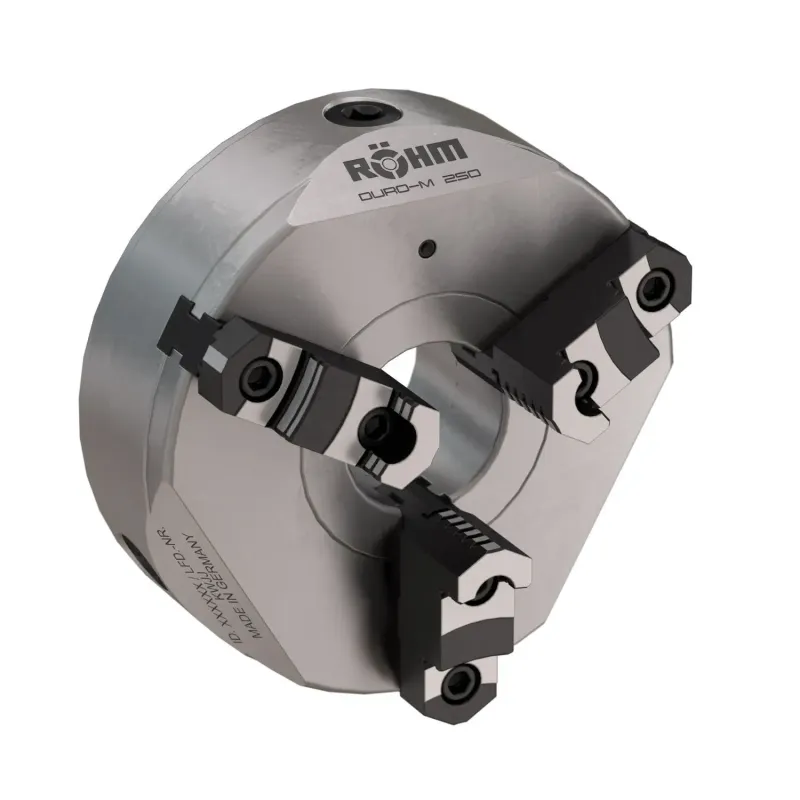

Спиральный токарный патрон DURO-M
Спиральный токарный патрон DURO-M
Duro-M — механический реечно-спиральный патрон со сквозным отверстием, расточными и токарными кулачками с цилиндрическим креплением. Предназначен преимущественно для использования на универсальных токарных станках при обработке деталей тел вращения.
Конструктивные особенности
- Корпус патрона и все прочие компоненты выполнены из стали
- Центрированный зажим через спиральное кольцо
- Спиральный диск изготовлен методом горячей штамповки и подвергнут высокому отпуску; боковые поверхности резьбы шлифованы с обеих сторон
- Кулачки расшлифованы непосредственно в патроне для обеспечения точного центрирования
- Нулевой привод определён на заводе как прецизионный
- Максимальная допустимая частота вращения рассчитана таким образом, что при максимальном усилии зажима и комплектации патрона наиболее тяжёлыми кулачками остаточное усилие зажима составляет не менее 1/3 от номинального. Кулачки не должны выступать за наружный диаметр патрона. Патрон должен находиться в исправном состоянии. Необходимо соблюдать требования DIN 6386, часть 1
- Усилие зажима по DIN 6350: суммарное радиальное усилие всех кулачков на неподвижную заготовку. Указанные значения являются приблизительными и относятся к исправным патронам, смазанным смазкой Röhm F80
- Комплект поставки: патрон, рукоятка привода, кулачки
Область применения
Универсальные горизонтальные и вертикальные токарные станки, фрезерные станки, поворотные столы и делительные головки. Преимущественно для единичного или мелкосерийного производства, а также ремонтных мастерских. Зажим деталей тел вращения для токарной и фрезерной обработки.
Преимущества
- Высокая точность центрирования — до 0,02 мм
- Кулачки с отделкой под бронзу (gunmetal finish)
- Минимальный габаритный контур
- Оптимальная передача усилия зажима
- Отбортовка для отвода охлаждающей жидкости
| Параметр | Значение |
|---|---|
| Тип зажима | Ручная затяжка |
| Количество кулачков | 3 |
| Дополнительные характеристики | Для токарных станков, со сквозным отверстием, для механообработки, стальной корпус, высокоточный, прецизионный, высокое усилие зажима, цилиндрическое крепление, спиральный привод |
| Усилие зажима (мин.) | 0 кН |
| Усилие зажима (макс.) | 115 кН |
| Наружный диаметр (мин.) | 74 мм (3 дюйма) |
| Наружный диаметр (макс.) | 1 250 мм (49 дюймов) |
